PROGETTO SEZIONE TRAVE a Momento Flettente ad ARMATURA SEMPLICE o DOPPIA con presenta concomitante di taglio e momento torcente. [cod. PRO_TA04]

Il programma si compone di due moduli  per la progettazione di una sezione di trave in cemento armato alle Tensioni Ammissibili   in accordo alle prescrizioni del  D.M. 14 febbraio 1992 e s.m.i.  sottoposta a Momento Flettente con presenza concomitante di Taglio e Momento Torcente. I dati vengono inputati direttamente sulle entità grafiche cui si riferiscono.

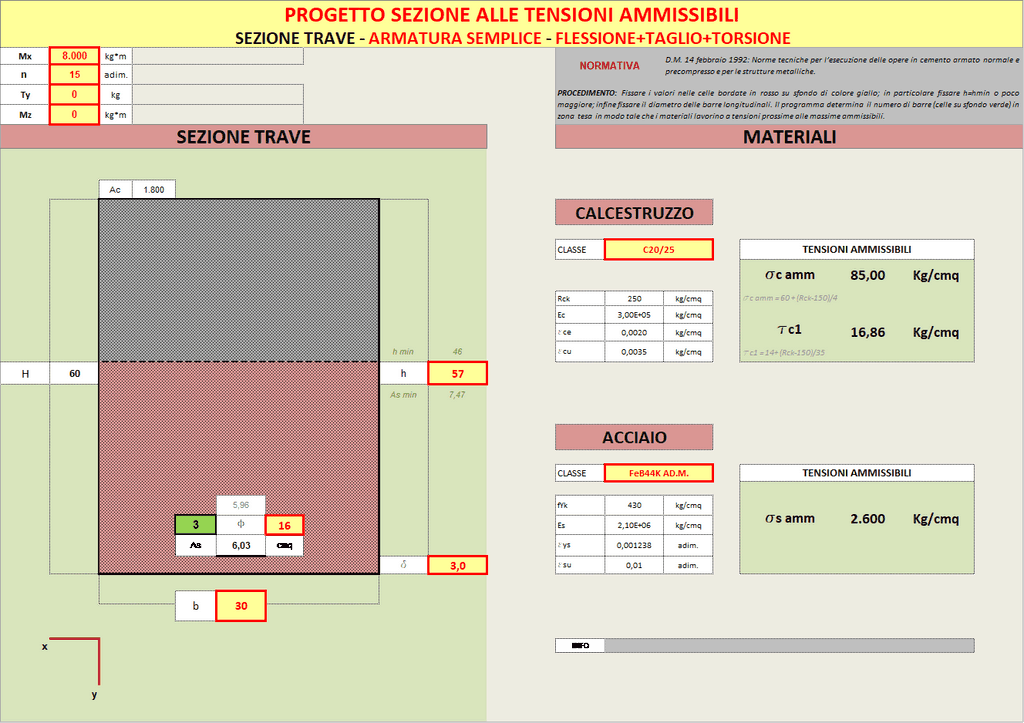

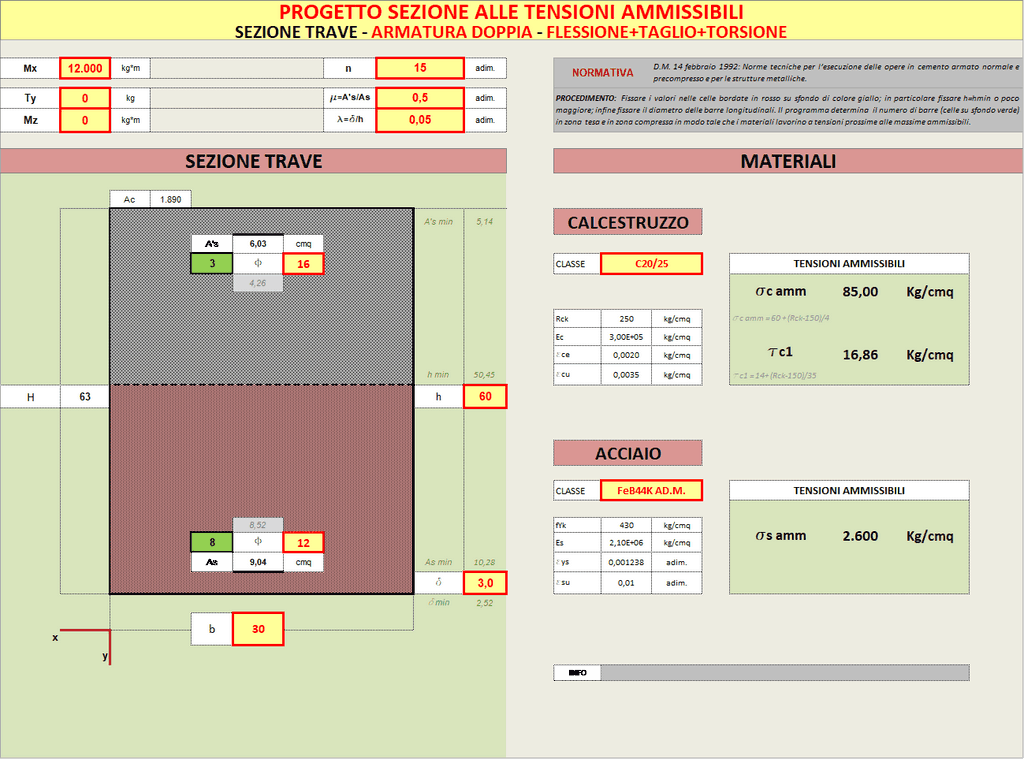

Il primo modulo è relativo alla progettazione della sezione inflessa a SEMPLICE ARMATURA. Il secondo modulo è relativo alla progettazione della sezione inflessa a DOPPIA ARMATURA.
La progettazione è eseguita fissando le caratteristiche dei materiali,  le sollecitazioni esterne, la base della sezione, il copriferro,  il diametro delle armature. I dati vengono inputati direttamente sulle entità grafiche cui si riferiscono.
Il programma in automatico:

- determina il minimo valore dell'altezza utile della sezione hmin al di sotto della quale le tensioni nei materiali superano le tensioni ammissibili;
- determina il numero di barre longitudinali;
- determina la tensione nel lembo compresso del calcestruzzo verificando che la stessa sia minore della tensione massima ammissibile;
- determina le tensioni nell'acciaio verificando che le stesse siano minori della tensione massima ammissibile;
- determina il momento resistente della sezione (il minore tra lo sforzo resistente del calcestruzzo e  quello dell'acciaio);
- effettua la verifica di resistenza della sezione (confronto tra lo momento resistente e momento sollecitante);
- verifica che il rapporto di armatura sia maggiore del minimo imposto dalla normativa;
- verifica che la tensione tangenziale complessiva (taglio + torsione) sia inferiore alla tensione massima ammissibile TAUc1;
- effettua la verifica di Fessurizzazione della sezione confrontando: momento sollecitante vs momento di fessurizzazione;  Tensione  di Trazione del lembo teso della sezione vs  Resistenza a Trazione Cilindrica Caratteristica per Flessione  fcfk. In caso di fessurizzazione,  è determinata l'altezza di propagazione delle fessure dal lembo più teso della sezione.

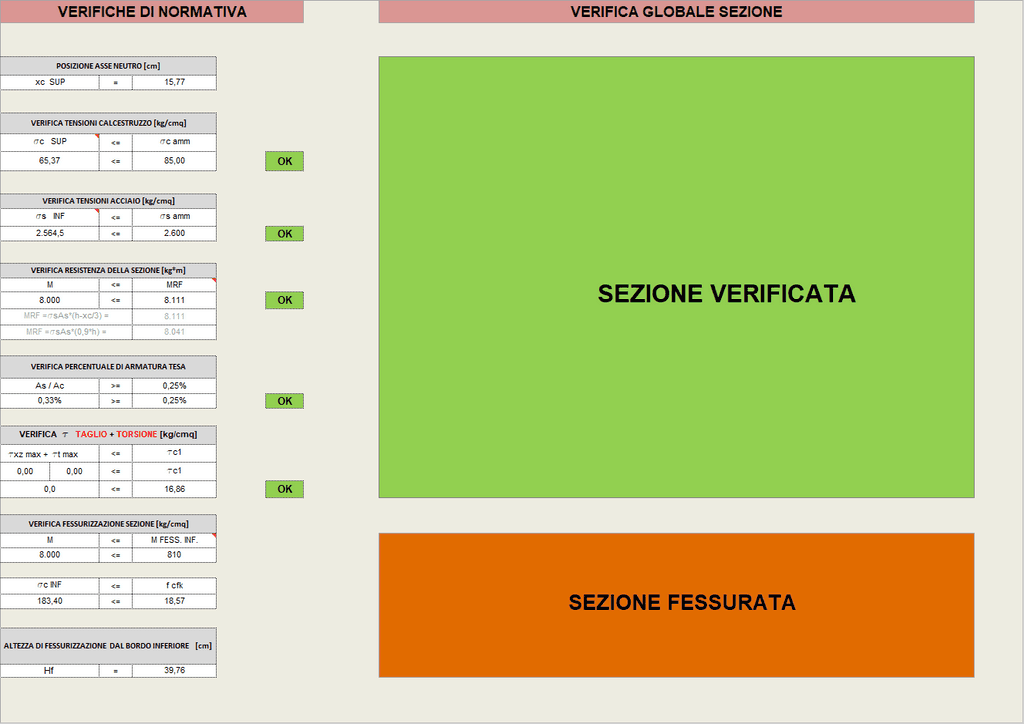

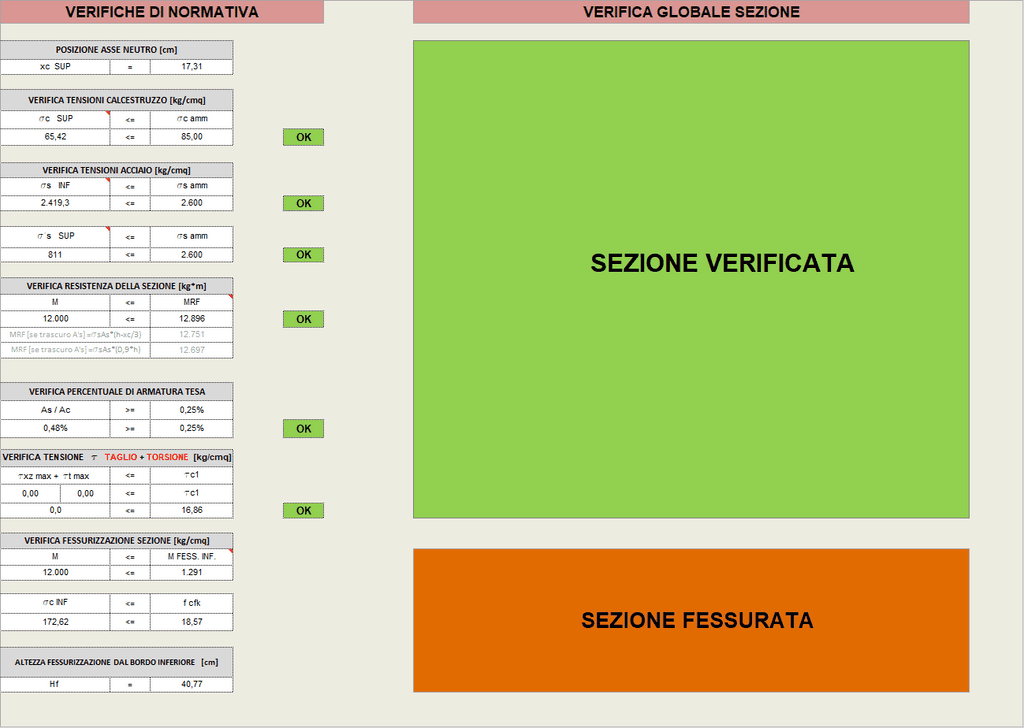

Infine effettua il check sul rispetto di  tutte le prescrizioni della normativa; in caso di mancata verifica segnala la prescrizione violata mediante attivazione di celle su sfondo di colore rosso in corrispondenza della prescrizione violata per consentire al progettista di intervenire per ovviare alla mancata verifica.

 E' possibile stampare tutto ciò che è visibile a schermo in formato pdf o cartaceo.
