PROGETTO PILASTRO in cemento armato in zona non sismica allo SLU sottoposta N centrato o con "piccola eccentricità di legge" [cod. PRO_SLU02]

Il programma esegue la progettazione della sezione di un pilastro in zona non sismica sottoposta a Sforzo Normale,  in accordo alle prescrizioni delle NTC 2018. La progettazione può essere eseguita o per sforzo perfettamente centrato o per sforzo N con piccola eccentricità di legge; in tale ultimo caso, viene considerata l’inflessione nei due piani perpendicolari xz e yz passanti per il baricentro e la sezione viene progettata nelle due direzioni.
I dati vengono inputati direttamente sulle entità grafiche cui si riferiscono.

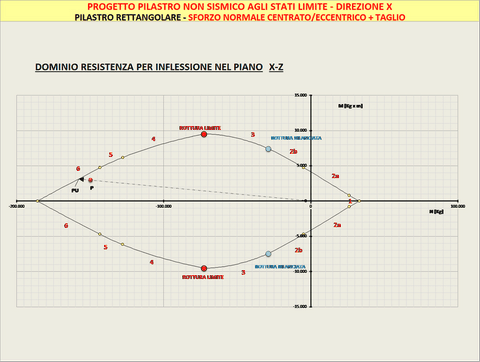

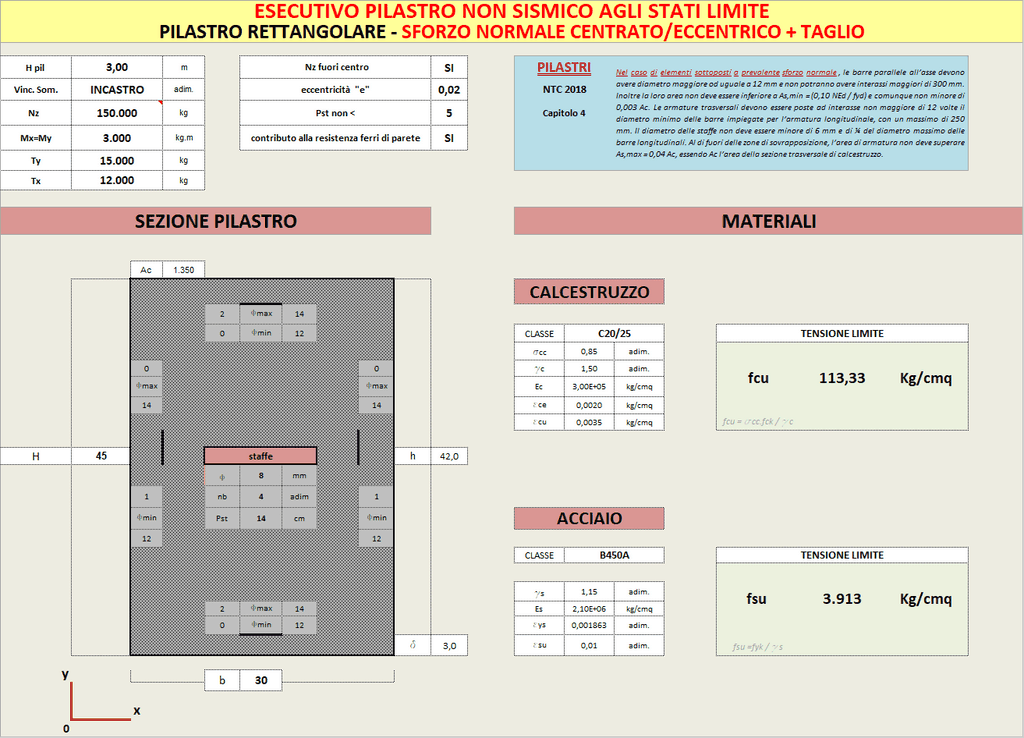

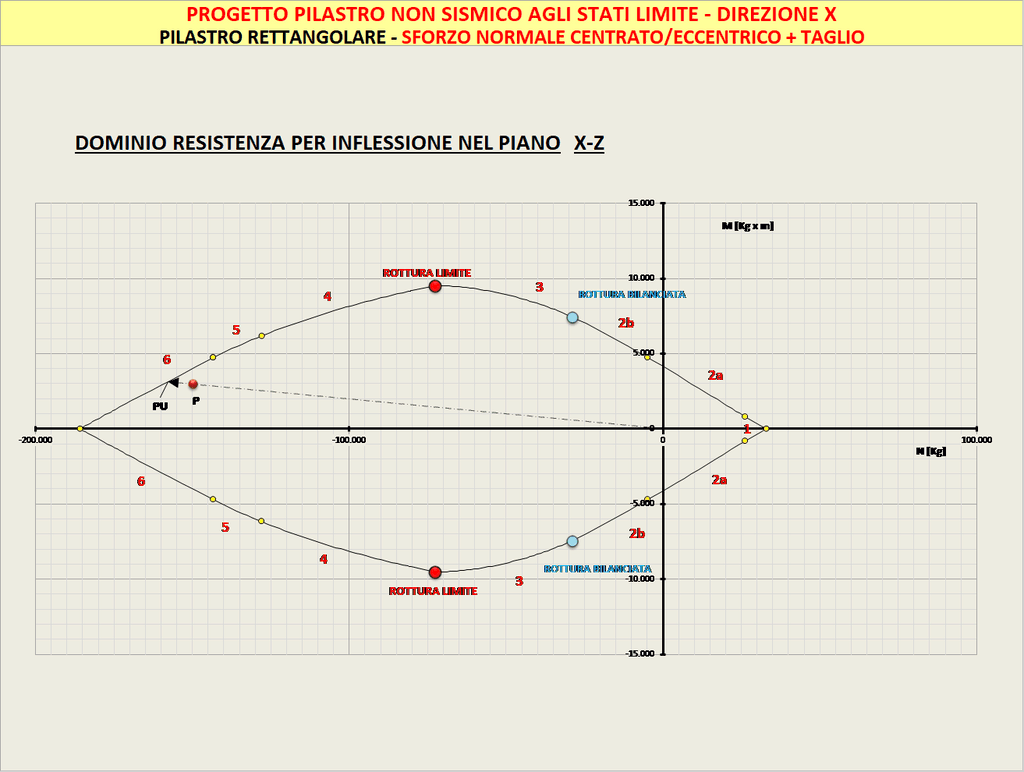

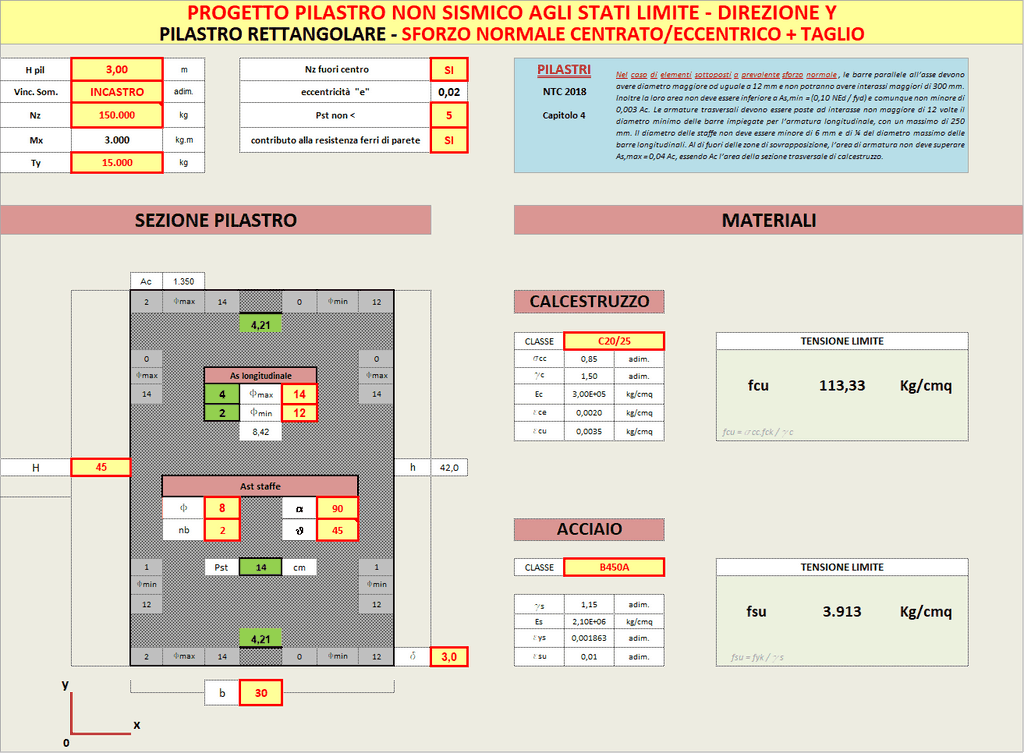

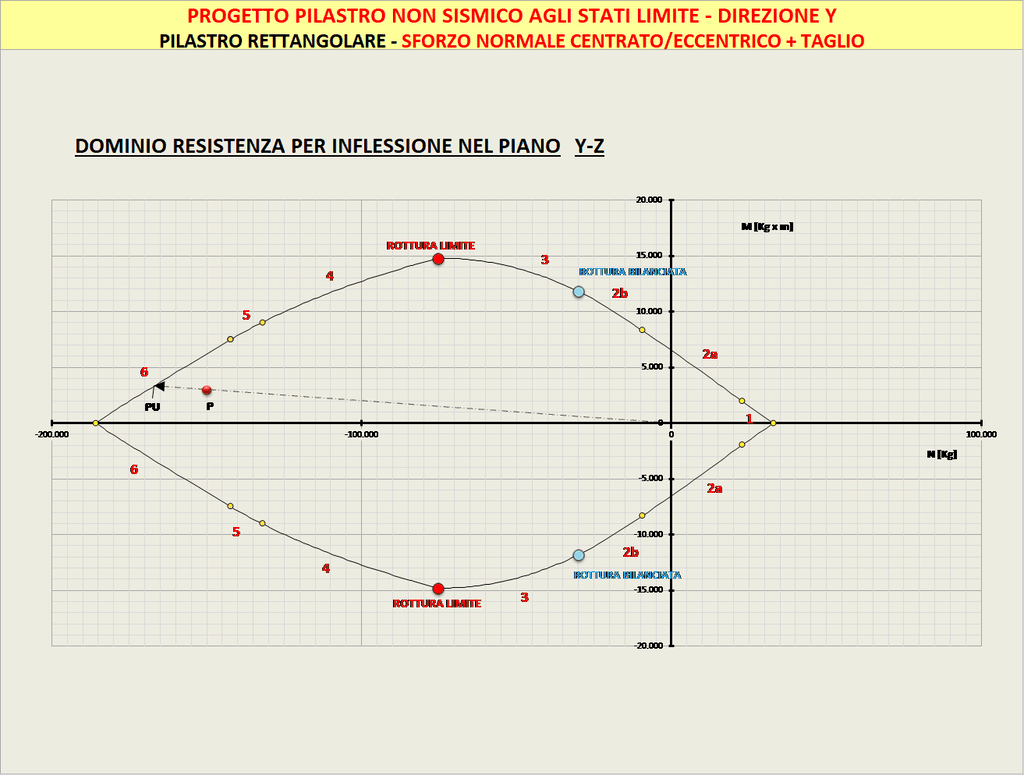

Fissate le sollecitazioni e le dimensioni della sezione, il programma determina e inserisce  in automatico il numero minimo di tondini di armatura longitudinale (secondo un diametro massimo e un diametro minimo fissati) ai fini del rispetto della quantità minima di armatura longitudinale e dell’interferro minimo stabiliti dalla normativa; determina graficamente la posizione del punto rappresentativo dello stato tensionale sul Dominio di Resistenza.
In riferimento al Taglio, è possibile fissare una dimensione minima al di sotto della quale il passo delle staffe non dovrà scendere. In funzione della sollecitazione tagliante e del passo minimo imposto, il programma esegue la progettazione automatica del diametro delle staffe e del passo in funzione della resistenza a taglio VRd. In particolare verifica se il valore del Taglio agente è minore della Resistenza a taglio in assenza di armature VRcd (in tal caso inserisce l’armatura minima regolamentare) e in caso di verifica negativa, calcola in automatico il diametro e il passo delle staffe in modo tale che il Taglio agente non superi mai la resistenza a taglio in presenza di armatura VRsd.

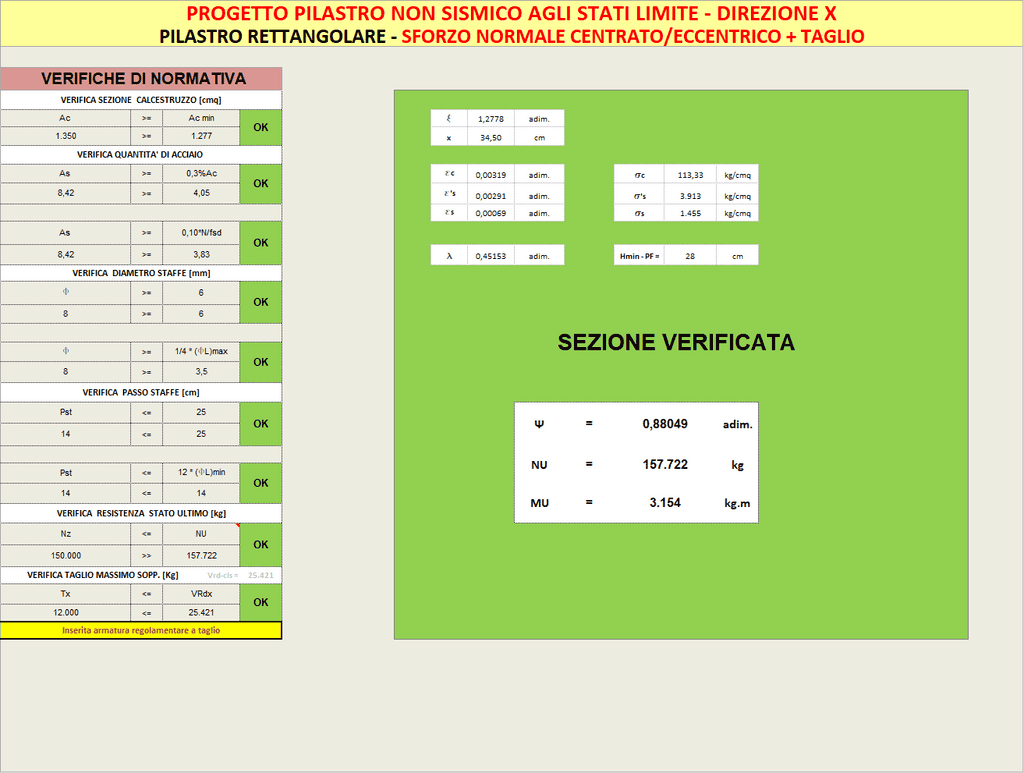

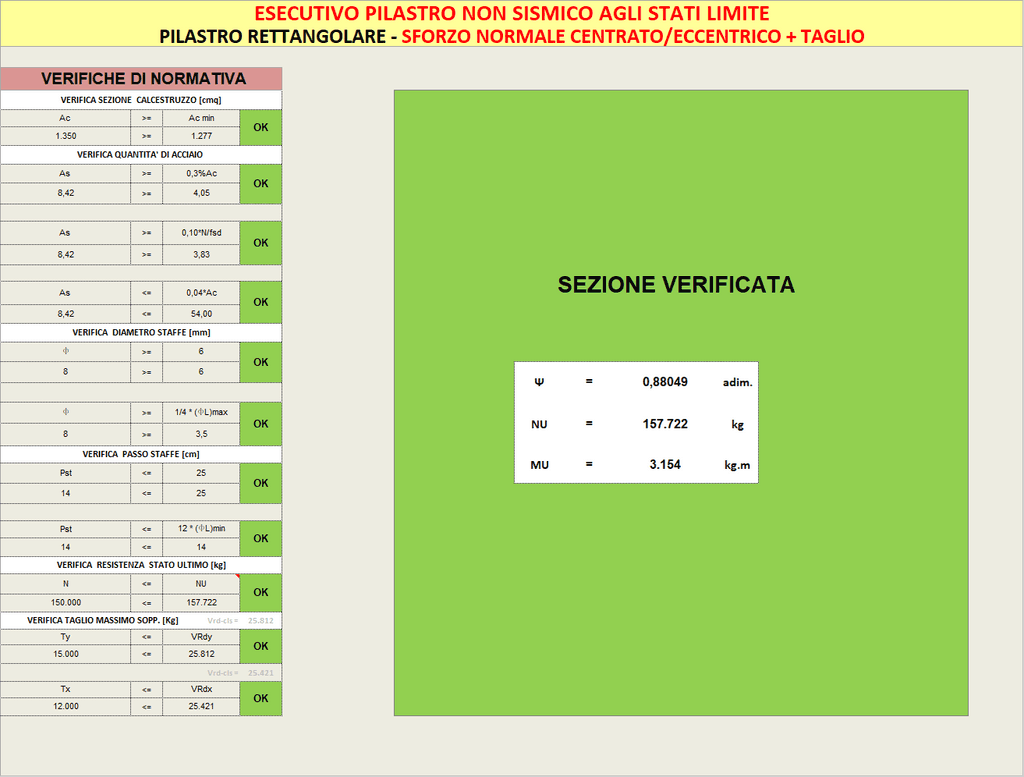

Infine effettua il check sul rispetto di  tutte le prescrizioni delle NTC 2018; in caso di mancata verifica segnala la prescrizione violata e attiva la segnalazione in rosso dei parametri della sezione su cui è necessario intervenire per ovviare alla mancata verifica. E' possibile stampare tutto ciò che è visibile a schermo in formato pdf o cartaceo.

• Codice: PRO_SLU02
• II Edizione: 09/2024
• Numero fogli di calcolo: 8
• AE-SW software
