VERIFICA SEZIONE TRAVE Statica/Sismica__M+N+T+Mz__metodo grafico-analitico__SLU [cod.: VER_SLU03]

Il programma esegue la verifica della sezione di una trave in zona sismica o non sismica sottoposta a Flessione/Pressoflessione, Taglio e Torsione, in accordo alle prescrizioni delle NTC 2018. La verifica  viene eseguita per inflessione nel piano yz passante per il baricentro della sezione.
I dati vengono inputati direttamente sulle entità grafiche cui si riferiscono.

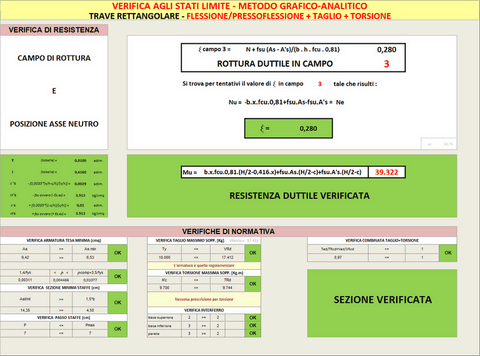

Fissate le sollecitazioni, le dimensioni della sezione e il numero dei ferri, il programma:
-          verifica la quantità minima dell’area d’acciaio in zona tesa rispetto al minimo di legge;
-          verifica la sezione minima delle staffe;
-          verifica il passo delle staffe;
-          individua il campo di rottura;
-          determina la posizione dell’asse neutro allo stato limite ultimo;
-          determina il momento ultimo resistente;
-          determina le deformazioni e tensioni allo stato limite ultimo;
-          effettua l'armatura della sezione nel rispetto dell'interferro minimo di legge;
-          verifica la resistenza rispetto agli sforzi di taglio con indicazione della tipologia di armatura a taglio con cui il pilastro è stato armato;
-          verifica resistenza rispetto agli sforzi di torsione con raffronto tra la sollecitazione esterna e la resistenza a torsione del calcestruzzo, delle armature trasversali e di               quella relativa alle armature longitudinali;
-          effettua la verifica sulla resistenza massima delle bielle compresse d calcestruzzo per l'azione combinata di Taglio e Torsione;

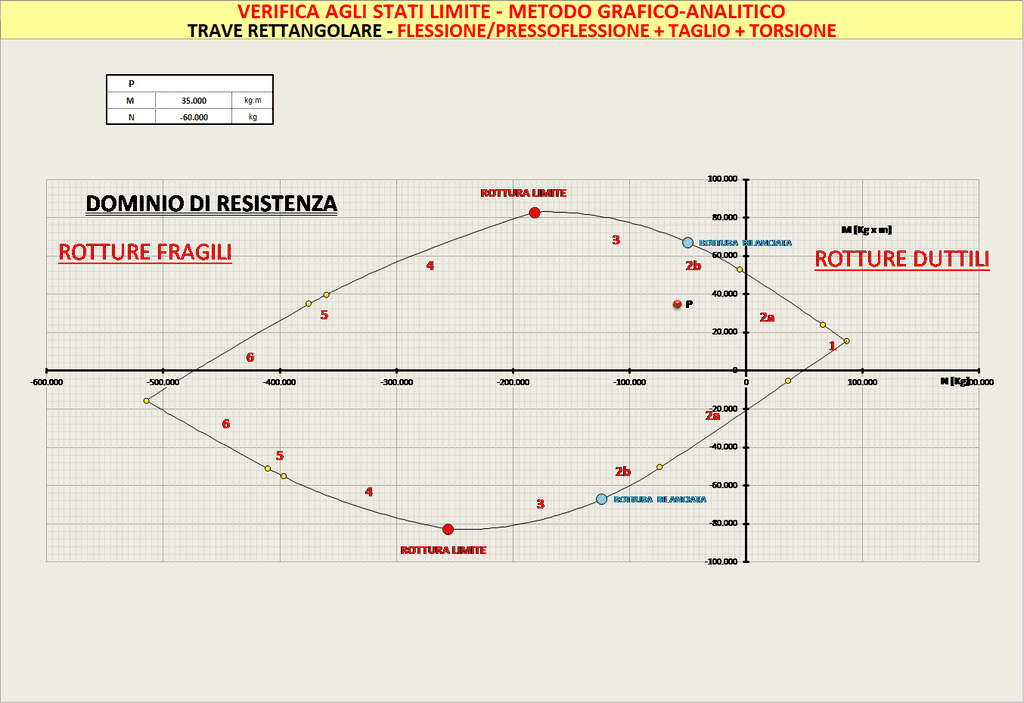

-          rappresenta lo stato tensionale della sezione sul Diagramma del  Dominio di Resistenza M-N.
E' possibile stampare tutto ciò che è visibile a schermo in formato pdf o cartaceo.

• Codice prodotto: VER_SLU03
• III Edizione: 03/2026
• Numero fogli di calcolo: 2
• AE-SW software
