VERIFICA SEZIONE PILASTRO statico sottoposto a N centrato o con eccentricità "e" + Taglio [cod.: VER_SLU01]

Il programma esegue la verifica della sezione di un pilastro in zona non sismica sottoposta a Sforzo Normale, in accordo alle prescrizioni delle NTC 2018. La verifica può essere eseguita o ipotizzando lo sforzo normale perfettamente centrato o con piccola eccentricità di legge; in tale ultimo caso, la verifica viene effettuata per l’inflessione nei due piani perpendicolari xz e yz passanti per il baricentro, quindi rispetto a alle due direzioni x ed y.

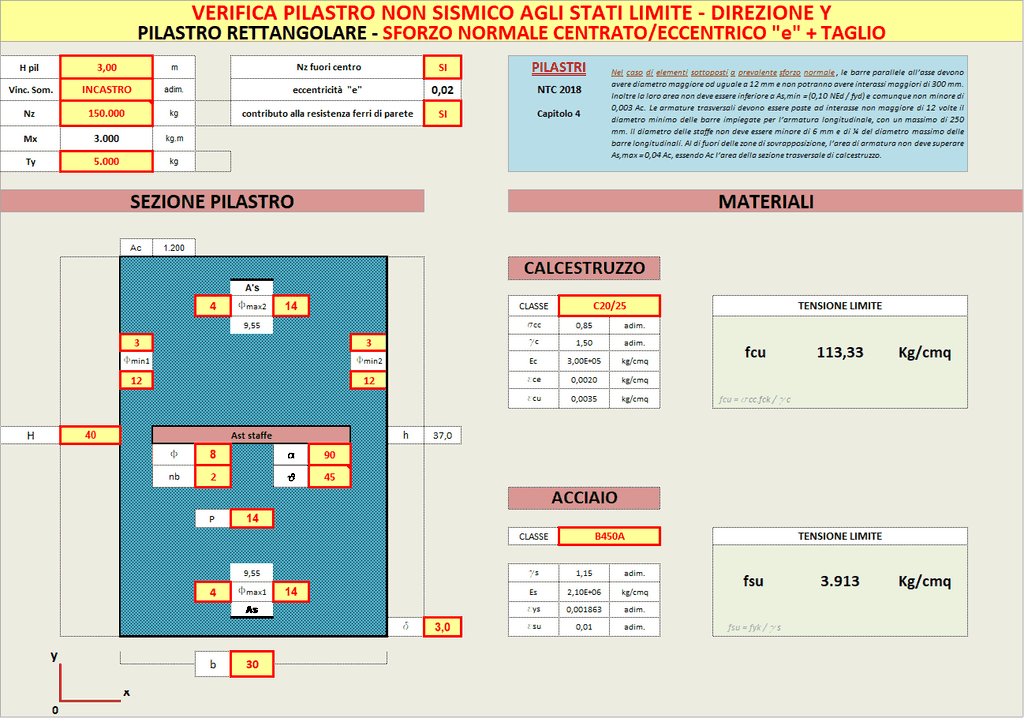

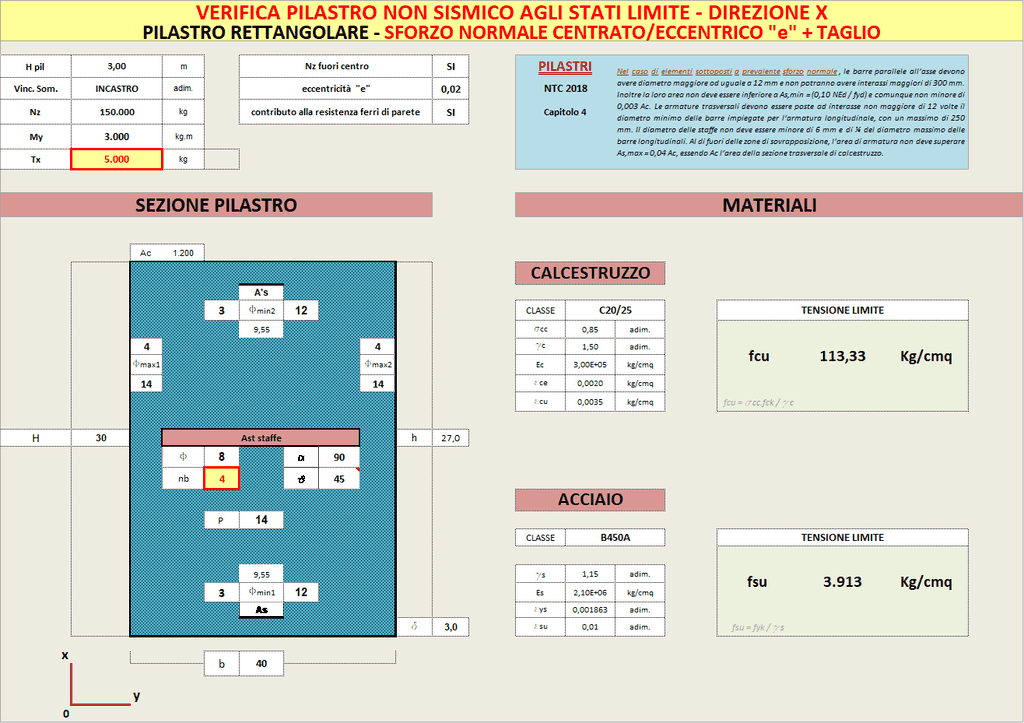

I dati vengono inputati direttamente sulle entità grafiche cui si riferiscono.

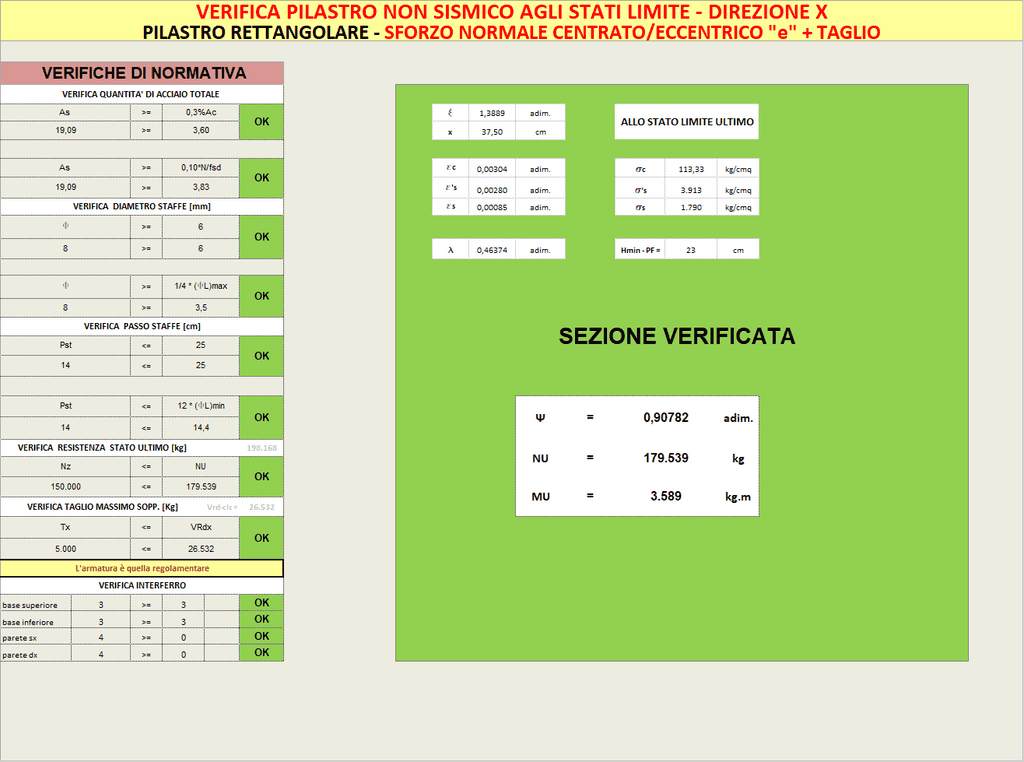

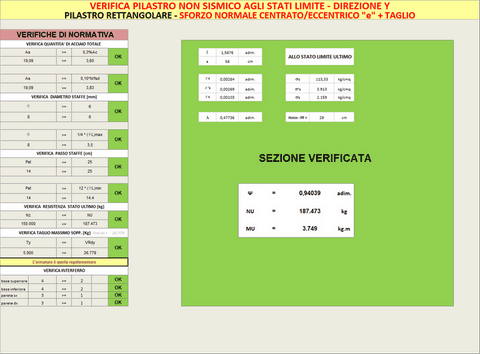

Fissate le sollecitazioni, le dimensioni della sezione e il numero dei ferri, il programma esegue le seguenti verifiche:
-          quantità dell’area d’acciaio totale rispetto al minimo di legge;
-          diametro delle staffe;
-          passo delle staffe;
-          campo di rottura (verifica di rottura in campo 6);
-          posizione dell’asse neutro allo stato limite ultimo;
-          resistenza ultima in termini di NU in caso di sforzo normale centrato, o di NU ed MU in caso di sforzo normale con piccola eccentricità di legge;
-          interferro minimo di legge;
-          deformazioni e tensioni allo stato ultimo;
-          resistenza rispetto agli sforzi di taglio con indicazione della tipologia di armatura a taglio con cui il pilastro è stato armato;

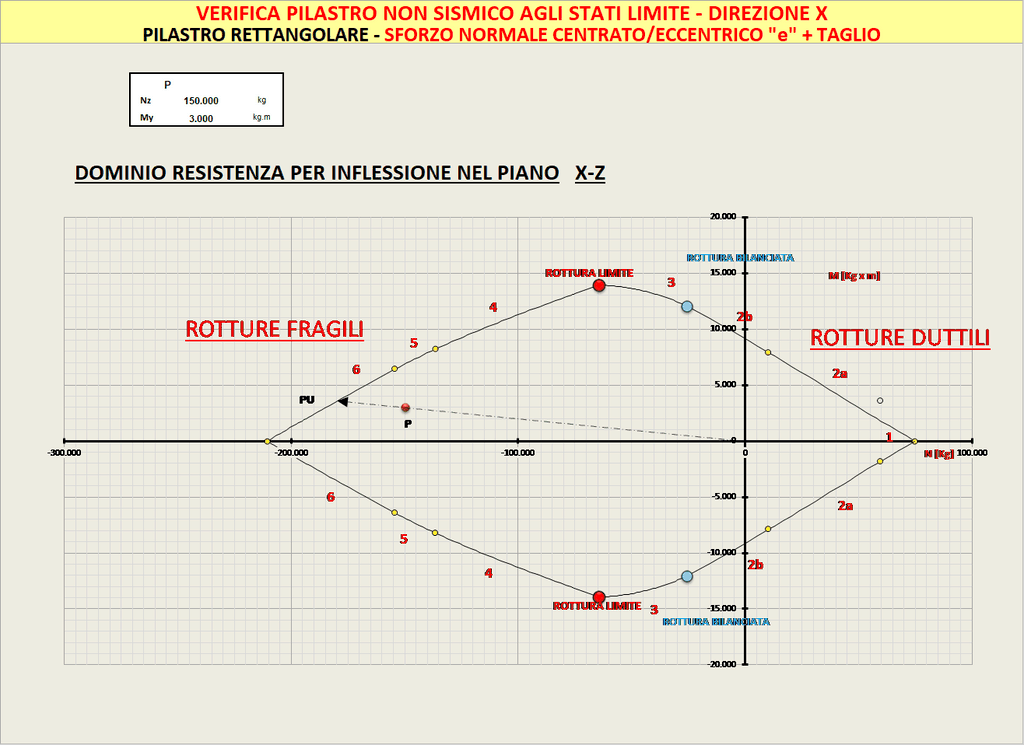

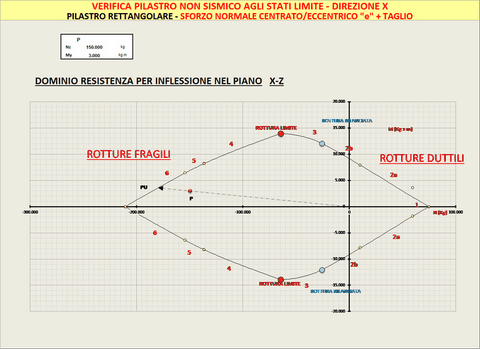

-          posizione del punto rappresentativo dello stato tensionale sul Dominio di Resistenza M-N.
Le suddette verifiche vengono eseguite per le sollecitazioni agenti in direzione x e per quelle agenti in direzione y, restituendo una verifica globale positiva allorché risultano positive le verifiche effettuate in entrambe le suddette due direzioni. E' possibile stampare tutto ciò che è visibile a schermo in formato pdf o cartaceo.

• Codice prodotto: VER_SLU01
• III Edizione: 03/2026
• Numero fogli di calcolo: 7
• AE-SW software
